LE SUBSEA QUIETER

La membrane du SubSea Quieter est un tissu technique sur lequel une couche de revêtement a été appliqué pour le rendre étanche et résistant à l'environnement marin : étanchéité, salinité, corrosion.

Chaque panneau du SubSea Quieter est rempli d'air et peut être gonflé ou dégonflé selon les phases des travaux, les marées, les vents et le courant. Les méthodes de production du SubSea Quieter et son mode opératoire sont protégés par deux brevets

DEUX FORMES DU SUBSEA QUIETER

DEUX FORMES DU SUBSEA QUIETER

Le SubSea Quieter peut être adapté comme :

- Pile Driving
Le SSQ Pile Driving pour les travaux côtiers est utilisé pour réduire le bruit sous-marin des opérations de battage de pieux dans des conditions côtières. Le système peut confiner des pieux de 1 à 2,5 m de diamètre.

Il est particulièrement adapté lorsque les conditions maritimes sont difficiles : marnage important, courant, houle, profondeur.

Caractéristiques :
Une membrane complexe multicouche
Un système automatique de gestion de la pression de l'air à l'intérieur de chaque panneau de membrane
Temps de déploiement et de gonflage : <15 minutes
Poids du SSQ : 20 à 40 tonnes


 - Blue Shield
Le système SubSea Quieter Blue Shield se présente sous la forme d'un mur composé de 2 couches de membranes gonflées d'air qui agissent comme un système d'atténuation du bruit et une barrière contre la turbidité.

Chaque rangée de panneaux est gérée indépendamment pour gérer la quantité d'air à insérer en fonction du niveau de profondeur et pour pouvoir gonfler/dégonfler automatiquement certaines rangées en fonction du marnage ou pour laisser passer un navire dans la zone de confinement.

Caractéristiques :
Une membrane multicouche complexe
Un système automatique de gestion de la pression de l'air à l'intérieur de chaque panneau de membrane
Temps de gonflage pour 300m : <1h30
Un système d'ancrage

AVANTAGES

AVANTAGES

Un design simple et modulaire
Une conception qui s'adapte aux types de travaux et aux caractéristiques du site :

  • Une conception modulaire pour s'adapter à de multiples configurations de types de travaux et de conditions maritimes
  • Une installation qui ne nécessite pas de moyens lourds, ni de grues ou de navires supplémentaires

Une innovation technique
La membrane SubSea Quieter est le "principe du double vitrage" adapté aux contraintes maritimes :

  • Une réduction du bruit sous-marin entre 10 et 45 dB selon les fréquences.
  • Une solution à double fonctionnalité : système d'atténuation du bruit et barrière contre la turbidité
  • Un système conçu et testé pour résister aux contraintes maritimes : houle, courants, pression, corrosion

NIVEAU DE MATURITE TECHNOLOGIQUE

  • Niveau de maturité technologique en 2017 : 5
  • Une technologie développée par les experts en discrétion acoustique de Naval Group
  • Une technologie protégée par 2 brevets
  • Un premier prototype testé en conditions réelles en Norvège avec l'Université Trondheim (NTNU) durant l'été 2017
  • Niveau de maturité technologique en 2024 : 7/8
  • Atténuation du bruit mesurée par le laboratoire NPL UK et modélisation numérique ¼ de l'essai à l'échelle du bassin en 2020.
  • Tests en St Nazaire en condition maritime en 2024.

PERFORMANCES ACOUSTIQUES

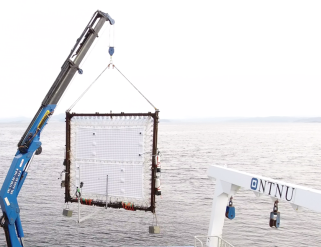

1ère génération : Mesuré par NTNU en Norvège (2017)

Résultats :
15dB jusqu'à 2kHz,
Jusqu'à 35dB au-dessus de 2kHz

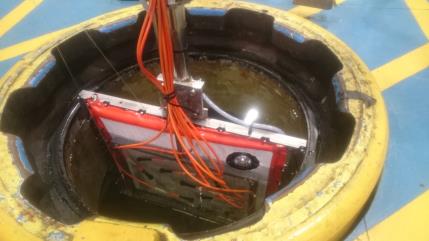

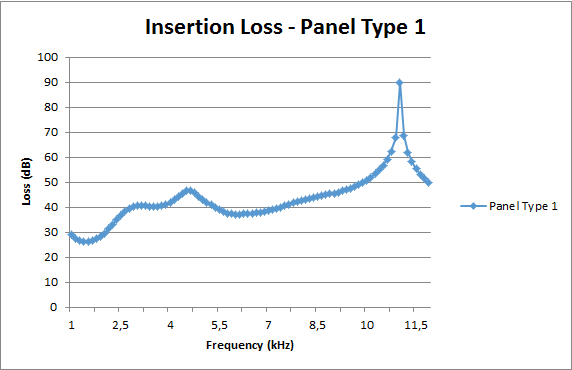

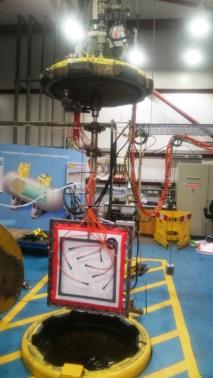

2e génération : Mesuré par NPL en Angleterre (2019)

Résultats :
25dB à 1000Hz
30 à 60dB sur 3kHz
(Meilleurs résultats et entièrement industrialisé)

Extrapolation sous 1kHz :
12dB à 100Hz
17dB à 200Hz

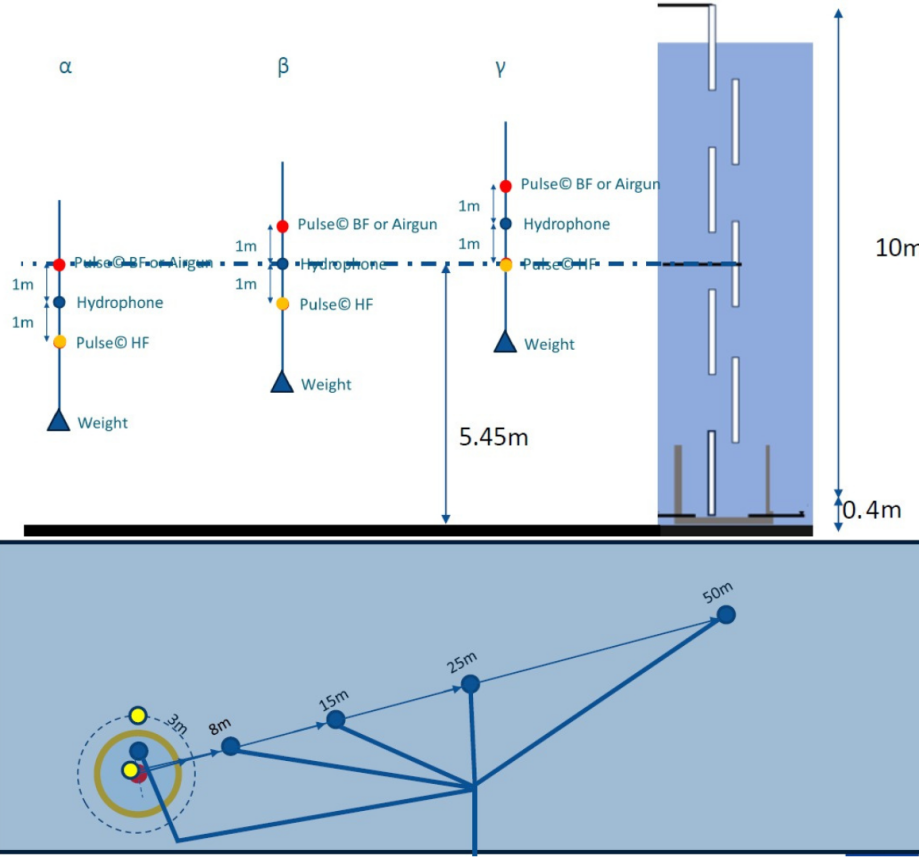

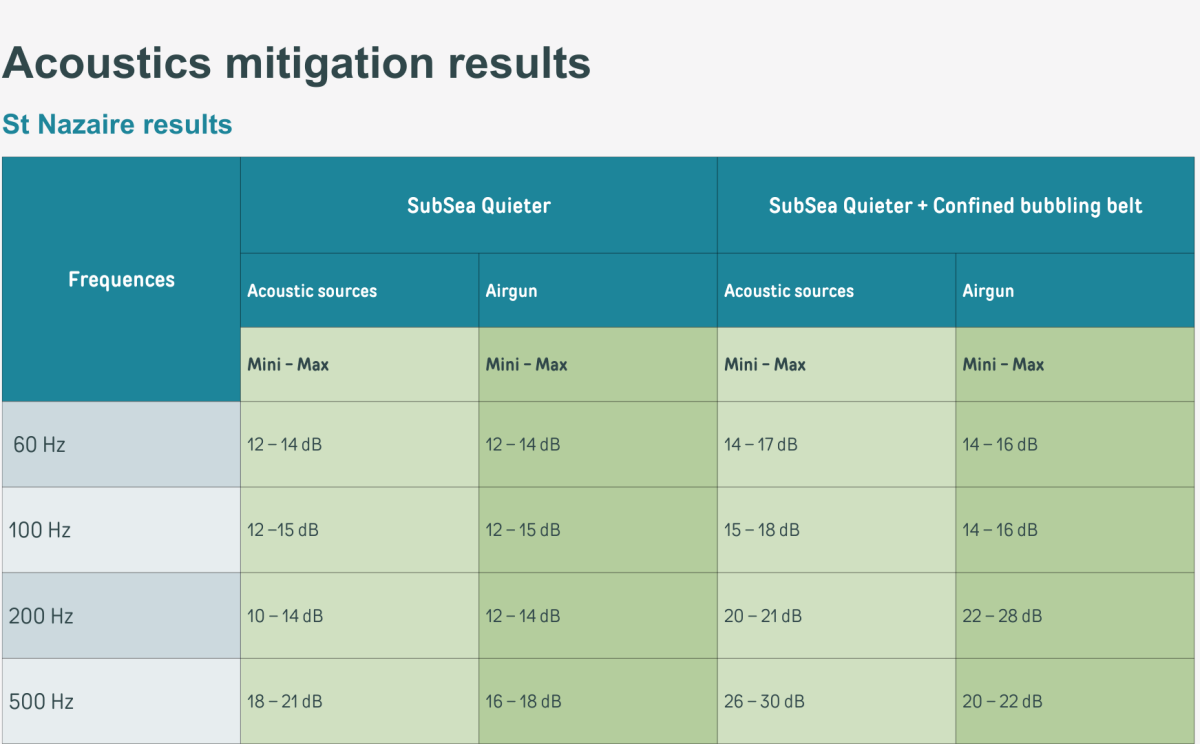

Mesuré par Quiet Oceans

Résultats :
60 Hz: 12 – 14 dB
100 Hz: 12 – 15 dB
200 Hz: 10 – 14 dB
500 Hz: 18 – 21 dB

3 types de sources ont été utilisés :
Impulsions basses fréquences (50 - 1500 Hz)
Impulsions à hautes fréquences (300 Hz à 20 kHz)
'Air Gun' (sons impulsifs et de basse fréquence)

Conclusion
Le SSQ est plus performant que les systèmes existants aux basses fréquences.

La ceinture à bulles confinées apporte une réduction supplémentaire de 3 à 10 dB, sans coût supplémentaire.

Les bulles ne sont pas affectées par le courant et les vagues

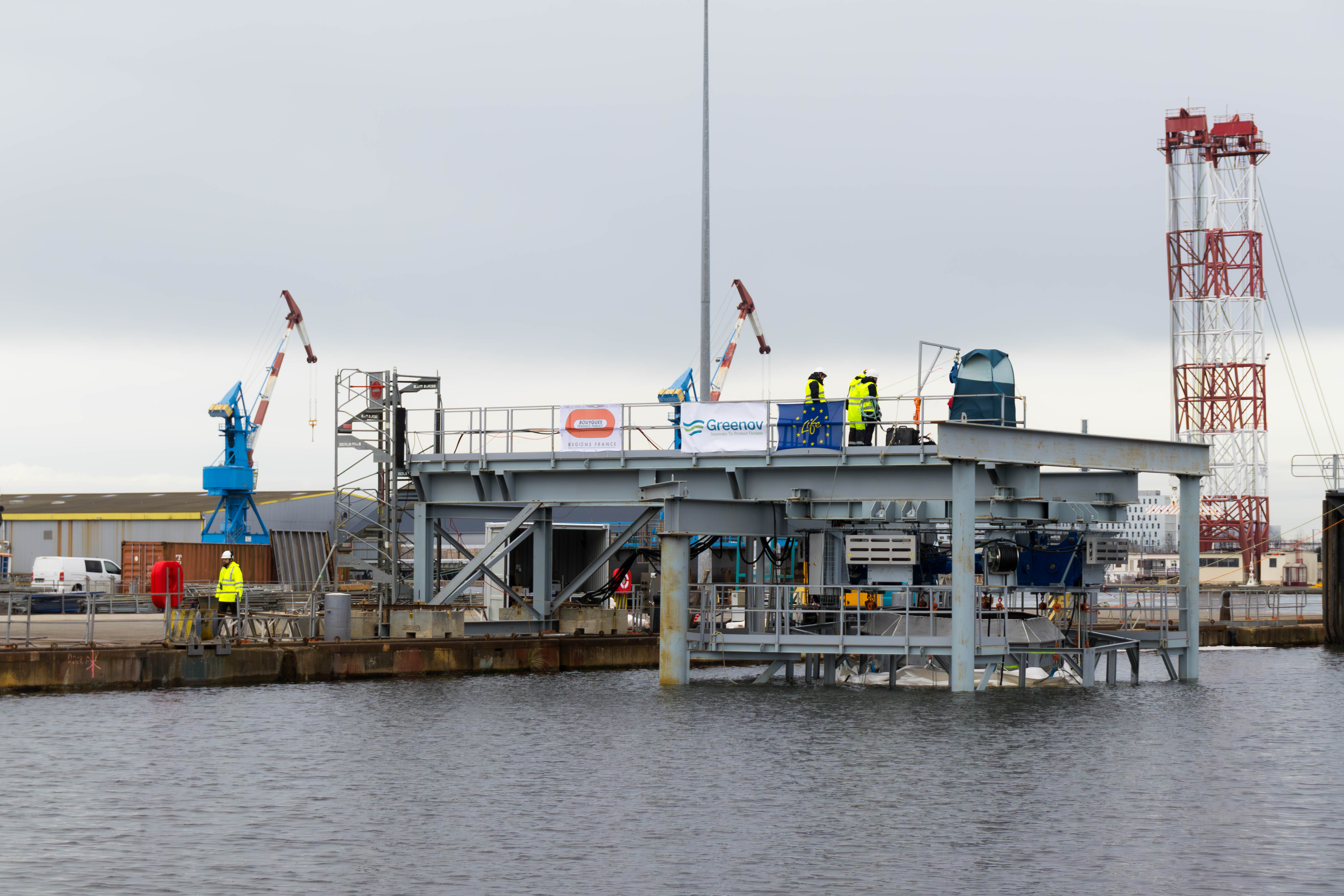

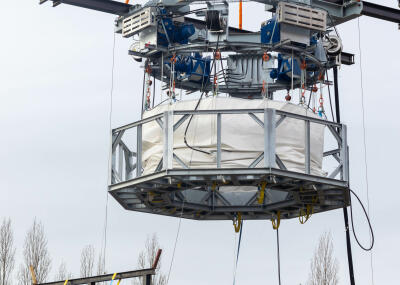

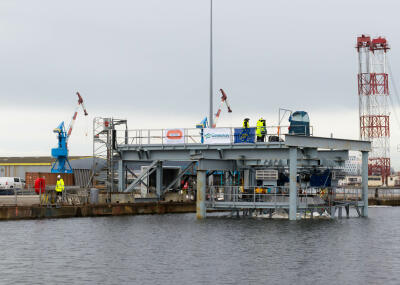

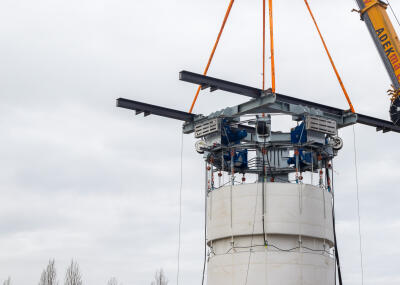

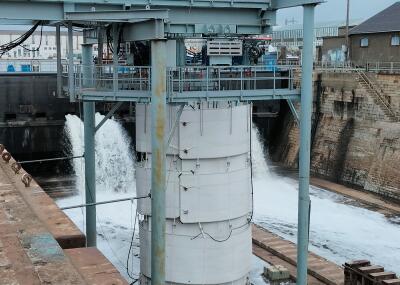

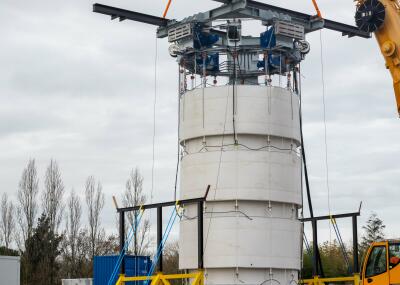

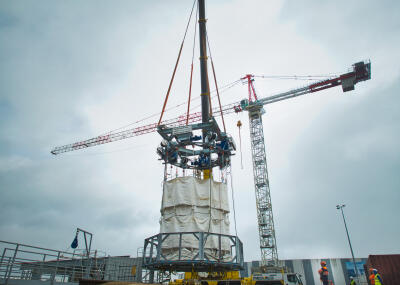

Testings at St Viaud 2023 & St Nazaire 2024
